客服热线
15220055218
地址:深圳市松岗镇谭头恒生工业园2栋
电话:0755-27195855
手机:15220055218
邮件:szxmrcl@szxmrcl.com

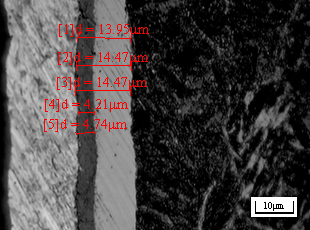

活塞杆经过Gas(NC+O)处理后,表面形成10-30μm化合物层,以及2-5μm氧化层,可以进行后续精加工。
Gas(NC+O)全称是post oxidation (Gas(NC+O) duplex treatment),也叫post oxidation process for nitrocarburized layer,是一种通过气体同时渗入N,C,O的多元复合共渗处理。Gas(NC+O)处理后,表层为黑色的Fe3O4氧化层,厚度约2-5μm,次表层为白亮色的化合物层(ε相),厚度约为10-40μm,其后为扩散层,基体为典型的铁素体+珠光体混合组织,Gas(NC+O)复合渗层致密无裂纹,与基体结合完美结合。渗入钢中的N一方面由表及里与铁形成不同含氮量的氮化铁,一方面与钢中的合金元素结合形成各种合金氮化物,特别是氮化铝、氮化铬。这些氮化物具有很高的硬度、热稳定性和很高的弥散度,因而可使处理后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗回火软化能力,并降低缺口敏感性。Gas(NC+O)处理温度比较低,因而变形小,但由于心部硬度较低,Gas(NC+O)渗层也较浅,一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求,或有一定耐热、耐腐蚀要求的零件、塑胶模具。Fe3O4是稳定的氧化物,耐蚀性比铁的其它氧化物以及化合物层(ε相)好得多。由于Fe3O4膜的摩擦系数比较低,并且多孔能储油,所以这层Fe3O4膜不仅对此处理渗层的耐蚀性起到关键作用,而且还可以起到降低Gas(NC+O)复合渗层的摩擦系数和提高抗咬合能力的作用。因此,在表面生成厚度10-30μm的化合物层(ε相)以及致密单一的Fe3O4氧化层是此工艺的关键。 Gas(NC+O)工艺特点: 1.工艺过程控制严格,表面颜色均匀一致,可重复实现渗层结构,批量处理时产品性能稳定; 2.可对含铬量高达5%的铸件和钢进行处理; 3.共渗层具有很好的抗腐蚀和耐磨损性能; 4.摩擦性能好,表面摩擦系数大大降低; 5.尺寸精度高变形小(2-6 μm),粗糙度变化小(Ra = 0.1至2 μm) ; 6.可以进行后序精加工,无需昂贵的机械再加工 。
Gas(NC+O)应用范围: 1.汽车零件中的球头销,气弹簧活塞杆等需要高耐磨的零件; 2.机械设备零配件中,需要防锈的零件,需要耐磨同时载荷不大的零件,如镗床镗杆和主轴、磨床主轴等; 3.轻载荷齿轮,齿条,蜗杆,涡轮等需要高耐磨的零件; 4.石油行业中的阀杆、阀座、螺杆等需要耐磨耐蚀的零件; 5.枪械零件光学零件等需要不能反光同时耐磨耐蚀的零件; 6.粉末冶金零件由于有间隙,做别的处理在使用的时候会白色的残留,Gas(NC+O)是气体渗入,可以完美的解决这个问题; 7.氮气弹簧。
